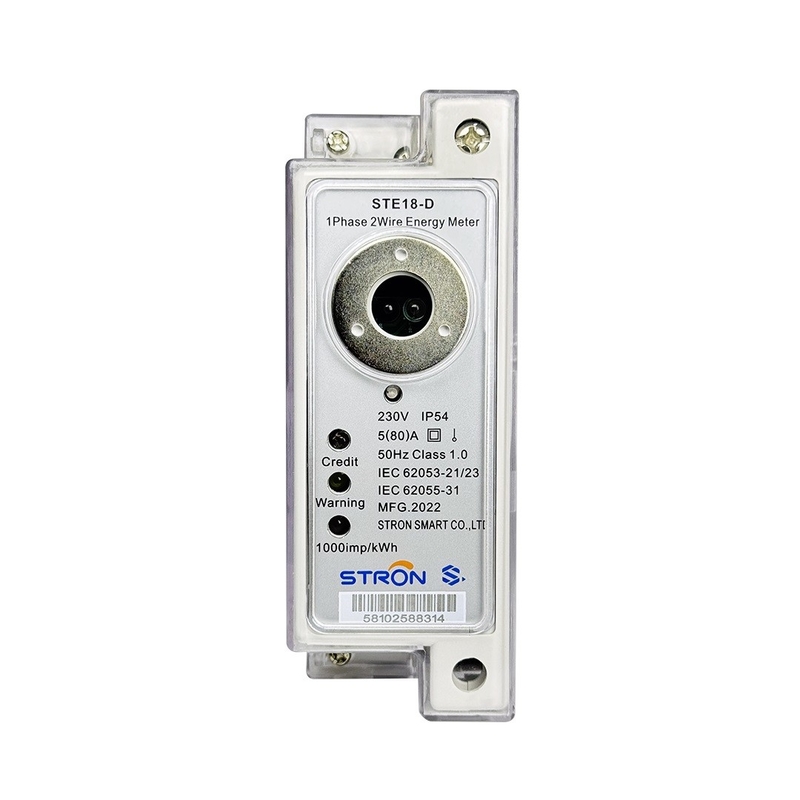

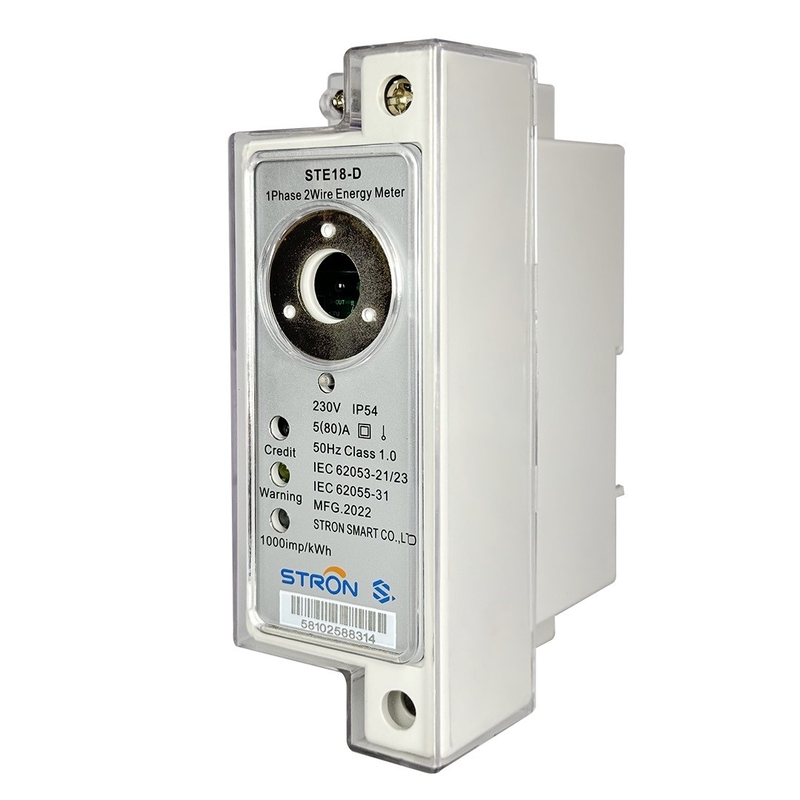

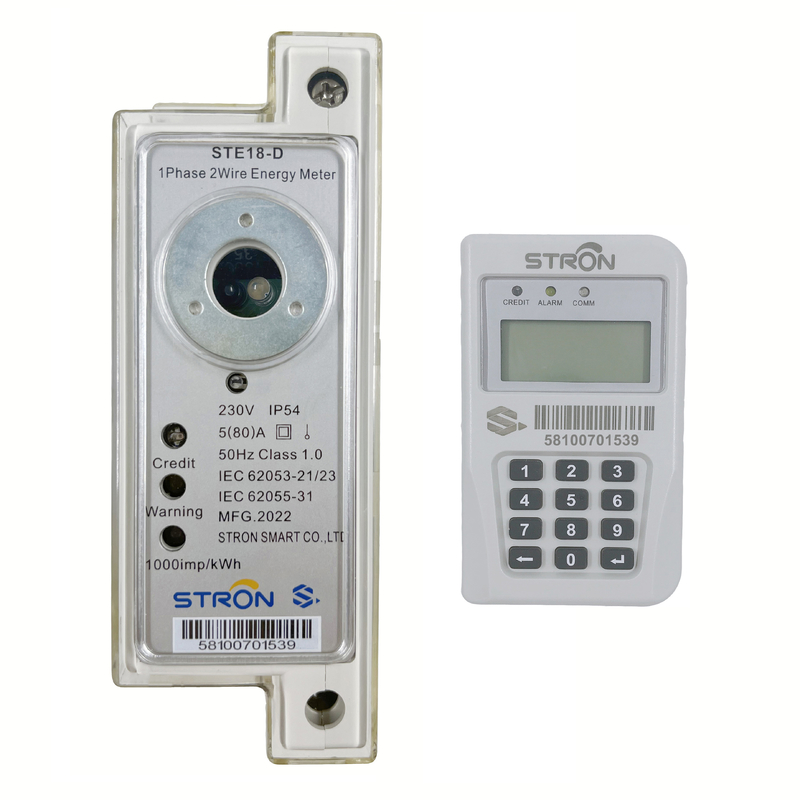

Stron STS Prepaid Din Rail Contador digital de energia/eletricidade de fase única com 2 fios de comunicação e unidade de interface com o cliente

1- Introdução ao produto.

O medidor de energia elétrica de trilho conduzido de fase única é usado principalmente para medir a energia elétrica de fase única de uma rede de baixa pressão, ao mesmo tempo, pode medir a pressão elétrica, o fluxo elétrico, a potência e o volume elétrico, tem função de comunicação 433RF, função de seleção de divisão de distância, conveniente para o usuário para monitoramento elétrico, coleta e controle de interrupção de distância. pode ser flexível instalado dentro da caixa de distribuição, para realizar a medição de energia elétrica dividida para diferentes regiões e diferentes cargas.

O produto cumpre os requisitos de design internacionais da IEC 62053-21/23 e da IEC 62055-31, desde chips de medição especializados, componentes chave de marca internacional, de dentro para fora, garantindo a alta precisão do produto, alta aplicação de confiabilidade. Todos os produtos são produzidos de acordo com os padrões IS09001 e ISO14001, garantindo a confiabilidade do produto, estabilidade e prolongando assim o prazo de uso do produto.

2. 规格参数

2.1 Parâmetro eléctrico

2.2 Compatibilidade eletromagnética

3. estrutura exterior

Lâmpada de indicação LED:

·LED indicação de luz ✓ Crédito ✓ para crédito ✓ quando o saldo é suficiente ✓ luz verde ✓ quando o saldo é insuficiente ✓ luz vermelha

·Lâmpada LED indicadora de alarme para alarme, quando em estado de furto e quando a luz amarelo brilha a zero horas.

·Lâmpada indicadora LED 1000imp/kWh para lâmpada de pulso de quantidade, quando o relógio se liga à carga após o funcionamento normal, esta lâmpada começará a brilhar com luz azul, cada brilho 1000 vezes para 1 grau de corrente.

Quando o interruptor é aberto, o indicador está em estado de interrupção, a luz brilha.

3表号:为电表的ID,起到识别电表的作用.

4. dimensões do produto

· tamanho:143.5mm × 53mm × 96.5mm

· Modo de instalação: padrão 35 mm instalação de trilho

5. 电气接线

接线端子:

·1 terminal para entrada de linha de fogo,

·2端子为火线出口,

·3 terminação para entrada e saída de linha zero;

·5,6 terminação para terminação de pulso.

6. função

6.1 telemóvel:

· Tela de transmissão sem fio de rádio sem fio, utilizando Tela de transmissão de ICU, distância de comunicação para 500M; usando Tela de transmissão de DCU, distância de comunicação pode atingir 1000M.

· DCU, CIU podem ser controlados remotamente, para carregamento, roubo de eletricidade, crédito limpo, etc.

· O relógio é um relógio de energia do padrão STS, que requer a entrada de 20 bits de um token do usuário para operar o relógio.

6.2 Proteção contra roubo:

Quando a tampa de proteção transparente é aberta, o interruptor eletrônico é desligado, o indicador de alarme é desligado e a função de proteção eletrônica é ativada.

6.3 configuração de elementos:

A interface externa de comunicação com infravermelho permite aos utilizadores definir parâmetros especiais para a sua energia.

6.4 Alarme de nível:

Quando o saldo do relógio está insuficiente, a lâmpada indicação é vermelha.

7. 显示
