Lugar de origem:
Hunan
Marca:
Stron
Certificação:
STS
Número do modelo:
Dois-tubulação Diaphrag

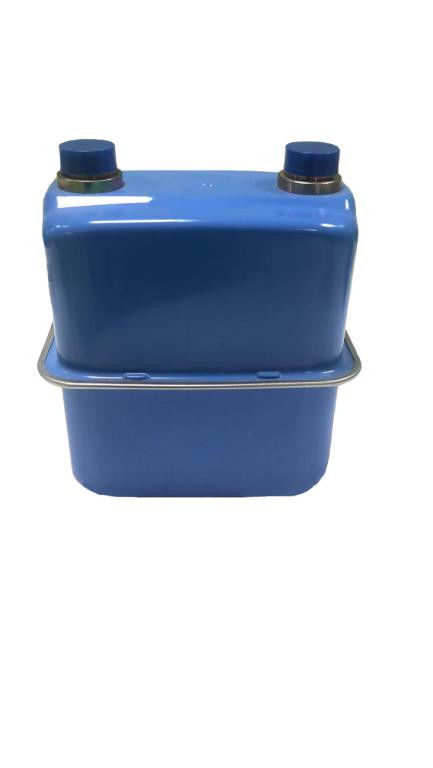

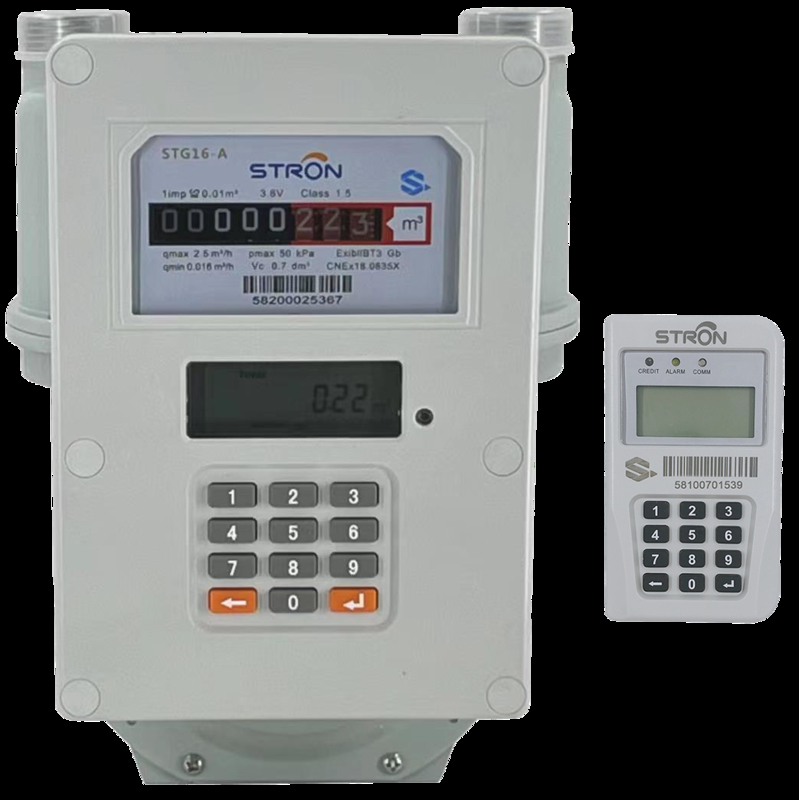

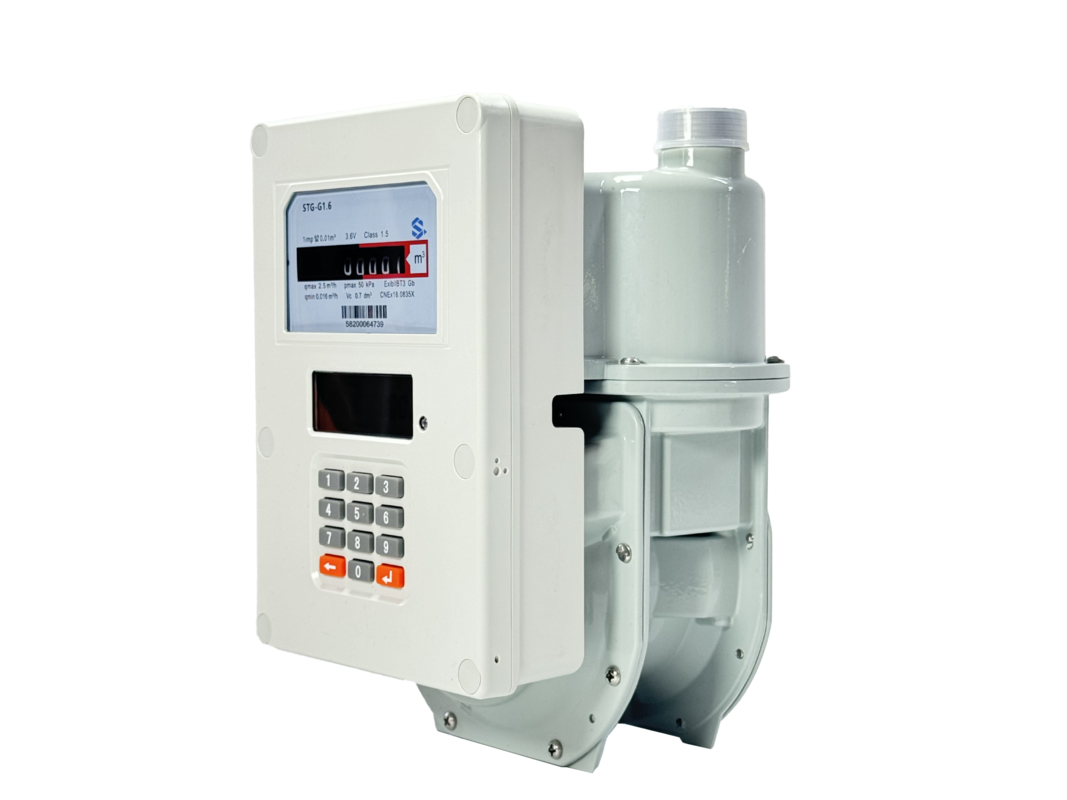

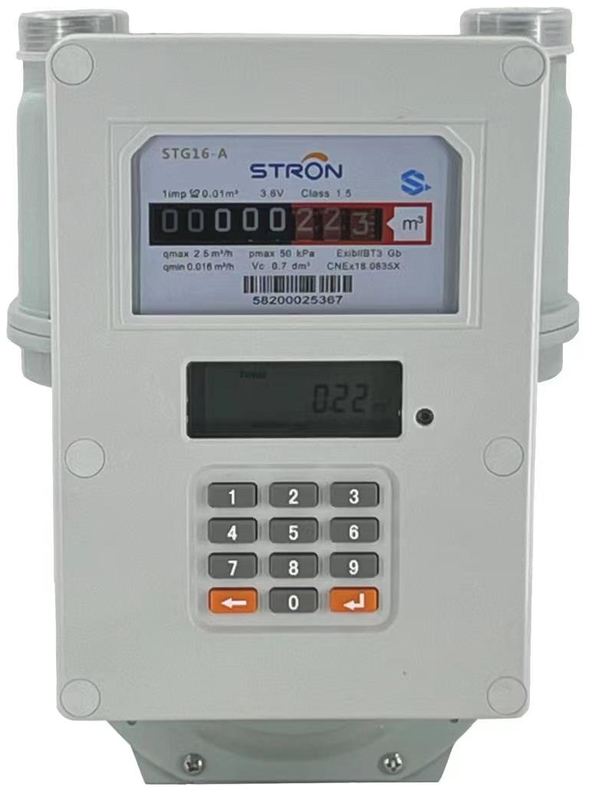

A Dois-tubulação IC de Atmos® carda o medidor de gás pagado antecipadamente IG1.6S do diafragma | IG2.5S | IG4S
As séries de IGS são os medidores de gás do crédito que usam cartões cifrados de IC como portadores de dados. Nossos sistemas de IGS são seridos melhor às necessidades de empresas naturais do abastecimento de gás. Através do cartão de IC para ler o fluxo do gás, o estado do medidor ou a operação anormal do medidor e da outra informação. Isto permite que o operador obtenha dados relevantes do cliente sem leitura no local.
O medidor é apropriado para todos os tipos de meios do gás, como: gás do agregado familiar, gás e metano natural, etc. Consequentemente, o espaço de aplicação é grande, mais conveniente para usuários, equivalente a uma tabela de múltiplos propósitos, especialmente disponível e conveniente. O sistema integrado da calibração coordena o movimento da válvula no que diz respeito ao fluxo ótimo do gás. As curvas lineares excelentes do erro são garantidas mesmo em baixos caudais. Os valores de Qmin permanecem estábulo e os calibres são resistentes à contaminação devido às características ótimas da rotação da válvula.
A fim oferecer usuários mais garantia, o cartão de Atmos® IC paga antecipadamente medidores de gás do diafragma para cumprir as exigências de EN1359: 1998/A1: 2006 e padrões de OIML R137- 1(2012).
Características de desempenho
■Função pagada antecipadamente
■Alojamento pó-revestido de aço galvanizado para a resistência de corrosão máxima
■Fogo - (HTB) até 0,1 barras resistente de acordo com EN1359
■Sistema integrado para ajustar a curva do erro
■Estabilidade a longo prazo devido ao uso dos diafragmas de alta qualidade
■Retrofittable com pulser
■Opcional: Preventer do fluxo reverso
■Abrigando o material: Chapa de aço galvanizada ou alumínio fundido
■Meios do gás: Gás natural, gás de cidade, gás de líquido do biogás e gás de metano
■Sacando a descoberto a função
■Função da sugestão e da advertência
■Anti interferência magnética
■Estabilidade a longo prazo devido ao uso dos diafragmas de alta qualidade
■Compensação da temperatura e da pressão
■Opcional: preço de gás da escada
Dados técnicos Atmos® IG1.6S | IG2.5S | IG4S
| Tamanho | IG1.6S | IG2.5S | IG4S |
| Caudal nominal | 1,6 m3/h | 2,5 m3/h | 4 m3/h |
| Caudal máximo | 2,5 m3/h | 4 m3/h | 6 m3/h |
| Caudal mínimo | 0,016 m3/h | 0,025 m3/h | 0,04 m3/h |
| Volume cíclico | 1,2 dm3 | 1,2 dm3 | 1,2 dm3 |
| Pressão de trabalho máxima | 0,5 barras | 0,5 barras | 0,5 barras |
| Perda de pressão máxima | ≤ 2 mbar | ≤ 2 mbar | ≤ 2 mbar |
| Leitura máxima | 99999,9998 | 99999,9998 | 99999,9998 |
| Leitura mínima | 0,0002 | 0,0002 | 0,0002 |
| Temperatura de trabalho | -20-55℃ | -20-55℃ | -20-55℃ |
| Temperatura de armazenamento | -30-60℃ | -30-60℃ | -30-60℃ |
| Valor do pulso | 0,01 ou 0,1 m3 /pulse | 0,01 ou 0,1 m3 /pulse | 0,01 ou 0,1 m3 /pulse |
| Classe da precisão | Classe 1,5 | Classe 1,5 | Classe 1,5 |
| Tensão de funcionamento | 4.5 / 6 VDC | 4.5 / 6 VDC | 4.5 / 6 VDC |
| Corrente quieta | <20 uA=""> | <20 uA=""> | <20 uA=""> |
| Corrente máxima | <300ma> | <300ma> | <300ma> |
| Peso | 2.2kg | 2.2kg | 2.2kg |
|
Erro: Qmin≦Q≦0.1Qmax 0.1Qmax≦Q≦Qmax |
±3 | ±3 | ±3 |
| ±1.5 | ±1.5 | ±1.5 |
® IG1.6S do vapor do medidor de gás do diafragma das dimensões | IG2.5S | IG4S
| 110±0.50mm | 130±0.50mm | ||||
| C | 218mm | 226mm | |||
| B | M30×2-6g | ¾ B DE G | G7/8B | ¾ do NPT ' ‘ |
